ノード状態の表示

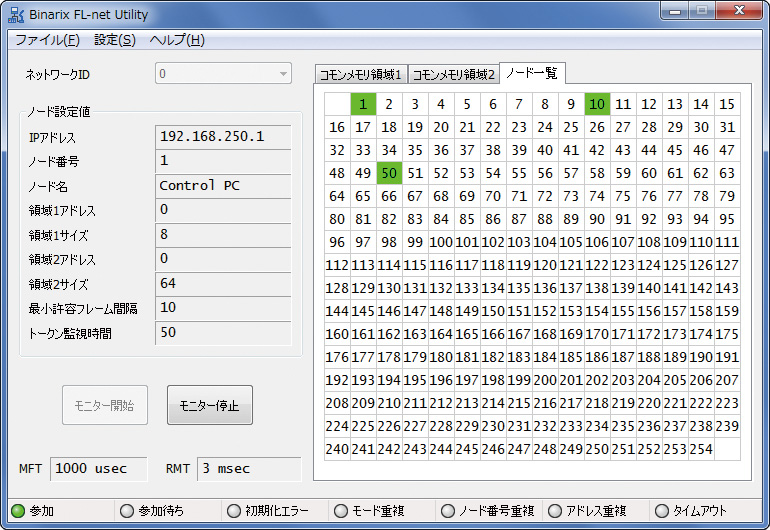

モニタ中は、ノード状態をリアルタイムに表示します。［ノード一覧］では全ノード番号を列挙して、参加しているノードを緑で示します。ウィンドウ下部のランプは、自ノードの状態を示します。
| 点灯色 | 説明 | |
|---|---|---|
| 参加 | 緑 | 参加状態になると点灯します。 |
| 参加待ち | 黄 | 参加する時に点滅し、他ノードの参加待ち状態になると点灯します。 |
| 初期化エラー | 赤 | ネットワークオープン時に重大なエラーが発生すると点灯します。 |
| モード重複 | 赤 | ネットワーク上にFL-net Ver.1.00の機器を検出した時に点灯します。 |
| ノード番号重複 | 赤 | ノード番号が他ノードと重複している時に点灯します。 |
| アドレス重複 | 赤 | コモンメモリの範囲が他ノードと重複している時に点灯します。 |
| タイムアウト | 黄 | トークン監視時間のタイムアウトが1度でも起きると点灯します。 |
ヒント
赤の点灯は異常を示します。自ノード、または他ノードの設定（ネットワークパラメータ）を確認してください。
タイムアウトの点灯は、異常とは限りません。システムの負荷が一時的に高くなってタイムアウトする場合もあります。タイムアウトが点灯して参加と離脱を繰り返す状態（参加が点灯した直後に消灯）になる場合は、ネットワークパラメータのトークン監視時間の値を大きくしてください。
